압력게이지는 유지관리의 출발점

소방설비는 평상시 운전되지 않기 때문에 유지관리가 더 중요합니다. 오래동안 방치된 자동차가 더 빨리 노후되는것과 같은 원리죠

법적 점검인 연2회 점검만으로는 최상의 상태를 유지하기가 어렵습니다. NFPA25에서는 일간, 주간, 월간, 년간 등의 점검 주기와 내용을 상세하게 규정하고 있어 참고하시면 많은 도움이 될 것으로 생각합니다.



점검은 육안과 계측기를 통해 진행하는데 특히 압력게이지는 설비 상태를 평가하는데 있어 매우 중요한 계측기임에도 불구하고 많은 압력게이지가 고장나 방치된 곳이 많이 있습니다. 제 경험으로는 준비작동식 밸브 8개가 나란히 설치되어 있는데 1차측 압력이 8개 모두 다른 값을 지시하고 있는 경우도 보았습니다.



NFPA에서는 점검자가 현장의 압력게이지를 탈거후 점검용 별도의 압력게이지를 설치하여 점검하도록 되어 있습니다. 국내 소방산업기술원에서 규정하는 품질기준은 다음과 같습니다.



소방펌프설비에 설치하는 압력계는 정밀도 1.0급 이상으로 사용압력범위 녹색표 시 및 지정압력 표시기능을 갖추고, 진동,수격,맥동 등의 펌프 운전환경에서도 안정적인 판독성을 유지할 수 있는 오일충만 구조로 하며, 기밀성 및 구조적 건전성이 확보된 KFI「소방압력계」 품질기준 적합품 또는 동등이상의 성능이 있는 것을 설치할 것.

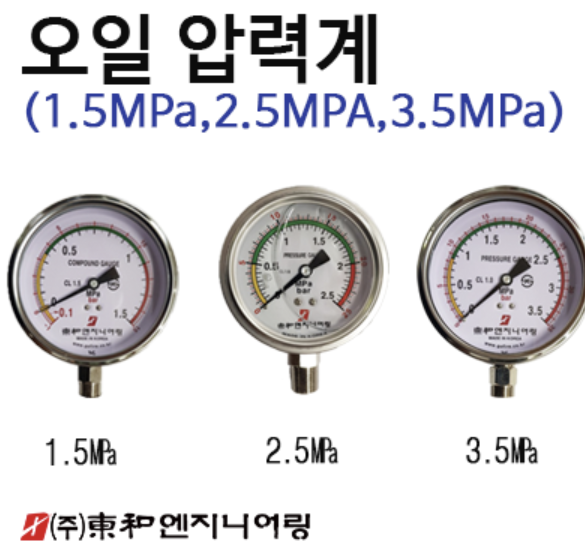

상기 제품은 동화엔지니어링에서 소방산업기술원 품질권고기준 적합 판정을 받은 압력게이지입니다.



압력게이지의 초록색 영역이 신뢰성있는 사용압력범위를 표시하고 있으며 노란색과 적색 영역은 계측값의 신뢰도가 낮은 구간을 표시하고 있습니다. 내부에는 실리콘오일이 충만되어 있어 펌프 운전시 게이지 눈금 흔들림을 억제하여 정확한 압력값의 확인이 가능하도록 되어 있고 과도한 진동과 충격을 완화하여 게이지의 고장을 방지하고 수명을 늘려줍니다. 게이지의 오차 등급은 정밀도 1.0급 이상으로 산업현장에서 사용하는 일반등급 중 가장 높은 정밀도를 자랑합니다(전체계측범위의 1%). 예를들어 10bar가 최대 측정범위인 경우 측정오차는 10 x 0.01 = 0.1bar를 의미합니다.
