NFPA 204 Venting(열 및 연기의 배출 시스템) 에 대해

https://youtu.be/el4fEJn6M3w?si=k_YOD0B2WUOMzHFg

Venting - fire 1000kW



NFPA204 Standard for Smoke and Heat Venting은 화재시 열과 연기를 배출하여 안정적인 소화활동과 피난을 보장하기위한 시스템으로 규정하고 있습니다. 우리나라의 거실제연설비와 같은 개념으로 볼 수 있습니다.



NFPA204에서는 연기발생량을 직접 계산하여 설계하도록 하고 있는데... 강제배출방식은 연기발생량 만큼 송풍기로 배출하면 되지만 자연배출방식은 배출구를 통해 빠져나가는 유량이 연기생성량과 같도록 배출구의 면적을 산정하는 방식이 조금 까다롭습니다.



mv(배출구를 통과하는 유량)와 mp(연기발생량)가 같아지는 상태에서 연기층 높이가 일정하게 유지됩니다.





계산방법을 간단하게 설명하면, 연기층 높이Z를 얼마로 유지할 것인지 결정한다음 연기발생량을 계산합니다. 그다음 배출구를 통과하는 배출량이 연기발생량과 같아지도록 면적Av를 산정하는 순서로 진행합니다.





NFPA204는 대규모단층 건물 예를 들어 큰 공장과 같이 화재시 건물내부에 뜨거운 열기와 연기가 축적되어 내부 진입이 어려워 열연기를 배출함으로서 소화활동을 원할히 하기위해 도입된 기준으로 보여집니다. 이천냉동창고 화재사례에서도 보듯이 열과 연기를 배출하기 위해 냉동창고 천정을 중장비를 동원해 뚫는 모습도 같은 목적이라 할 수 있습니다.

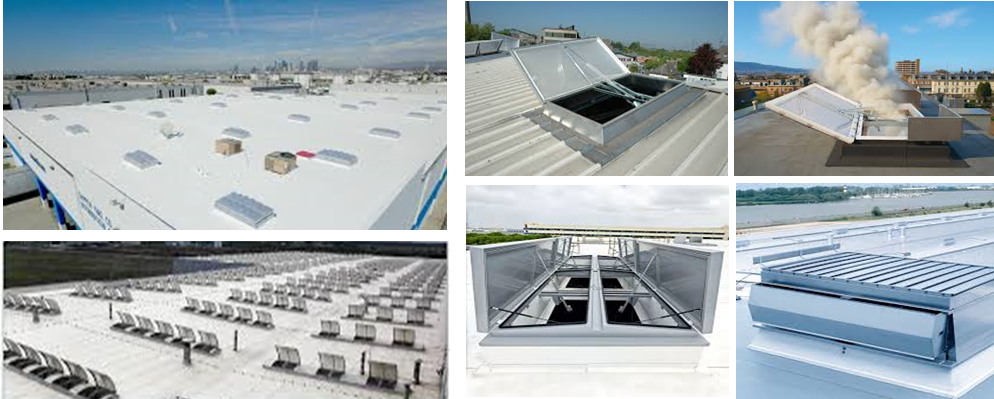

다양한 천정배출구
