연기발생량을 계산해보자

화재시 배연설비의 배출량을 공학적으로 계산하여 결정하기 위해서는 연기발생량을 알아야 합니다. 연기발생량은 화원에서 높이 올라갈수록 동심원으로 퍼지기 때문에 더 많아집니다. 즉 연기층을 높게 유지하기 위해서는 더 많은 배출량이 필요하게 됩니다. 따라서 연기발생량을 결정하는 여러 요소중 연기층의 높이가 포함됩니다.





연기발생량은 다양한 방정식이 있으나 NFPA 204 열.연기 배출기준을 참고하였습니다.



조건)

화재크기는 국내기준의 거실제연 배출량과 성능심의시 일반적으로 고려하는 3000kW로 가정하였으며, 단위 면적당 열방출률은 일반가연물을 기준으로 400kW/m2 하였음. 연기층의 높이Z는 제연경계벽 하단인 바닥에서 2.5m 높이를 기준으로 함.

화재크기중 대류분율은 총 열방출율의 70%로 산정함.

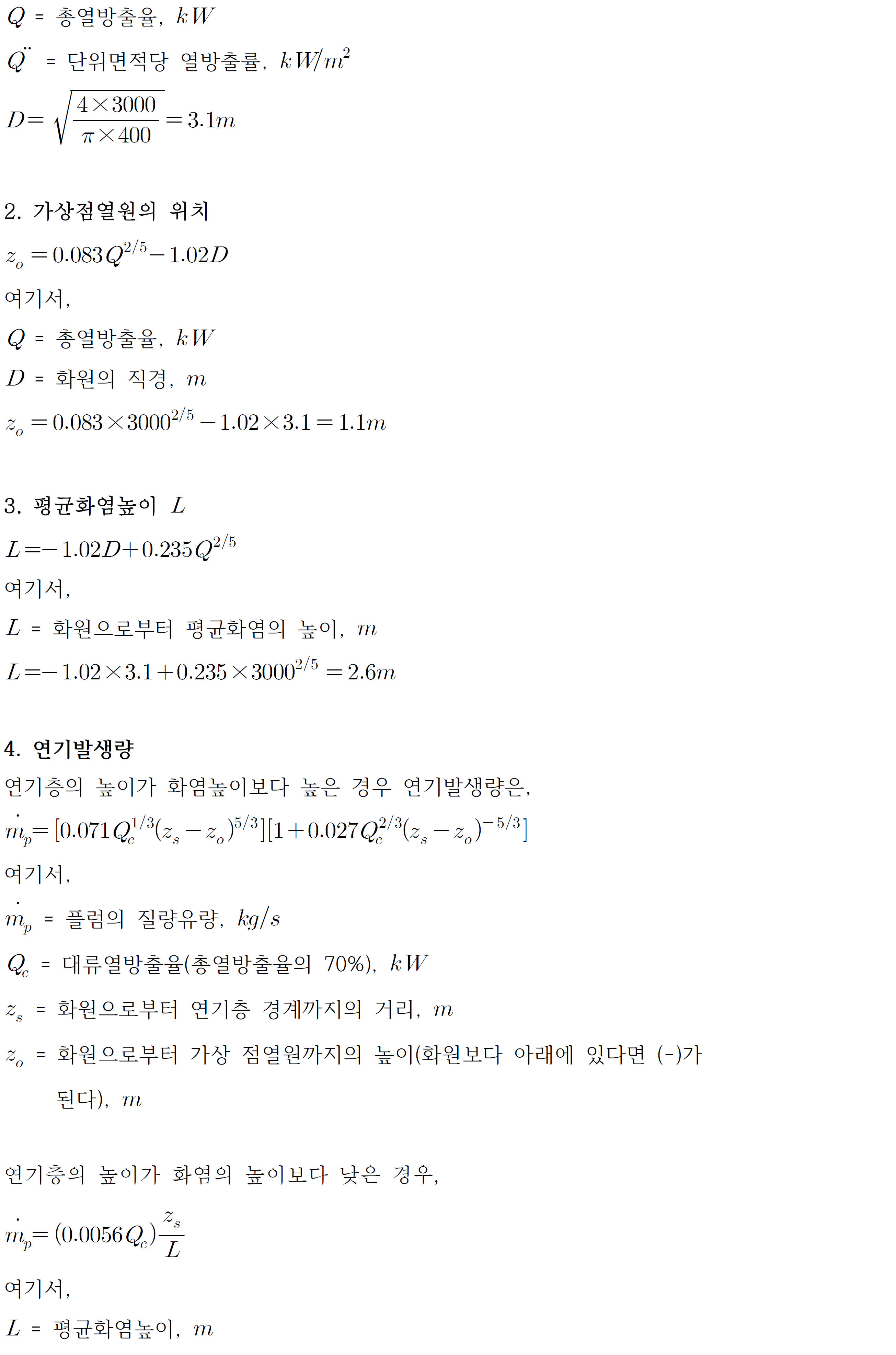

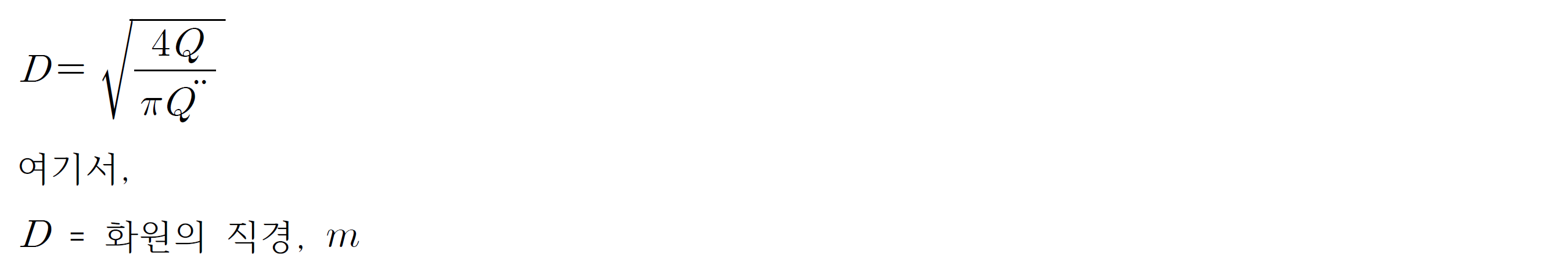

1. 화원의 직경





대략 국내의 배연량 기준인 40000CMH ~ 65000CMH 범위정도가 되는 것을 알 수 있습니다. NFPA에서는 연기배출량의 산정은 화재크기와 연기층 높이 등을 고려하여 공학적으로 계산하여 설계하도록 규정되어 있습니다.
