K-Fire Hydraulic Solver 7. 그리드 / 루프



그리드는 배관내 물의 흐름방향이 매우 복잡하여 배관망 해석에서 가장 어렵고 수렴 실패로 인해 계산결과의 도출이 어려웠으나 본 프로그램에 내장된 WNTR 해석엔진의 탁월한 수렴안정성은 복잡한 구조의 배관망도 매우 간단하게 계산이 가능합니다.









대규모 공장 등과 같은 산업시설에에는 언더그라운드 배관을 루프화 하여 각 공장동으로 소화수를 분배합니다. 규모와 용도에 따라 분배망이 매우 복잡하기도 합니다. 특히 배관이 노후되어 배관의 건정성을 시험하기 위해서는 물의 흐름방향을 정확히 알지 못하면 배관내부의 부식정도를 하젠윌리엄 방정식의 조도로 환산하기 어렵게 됩니다. 이 프로그램은 이러한 복잡한 배관망의 해석에도 매우 정확한 결과를 보여줍니다.

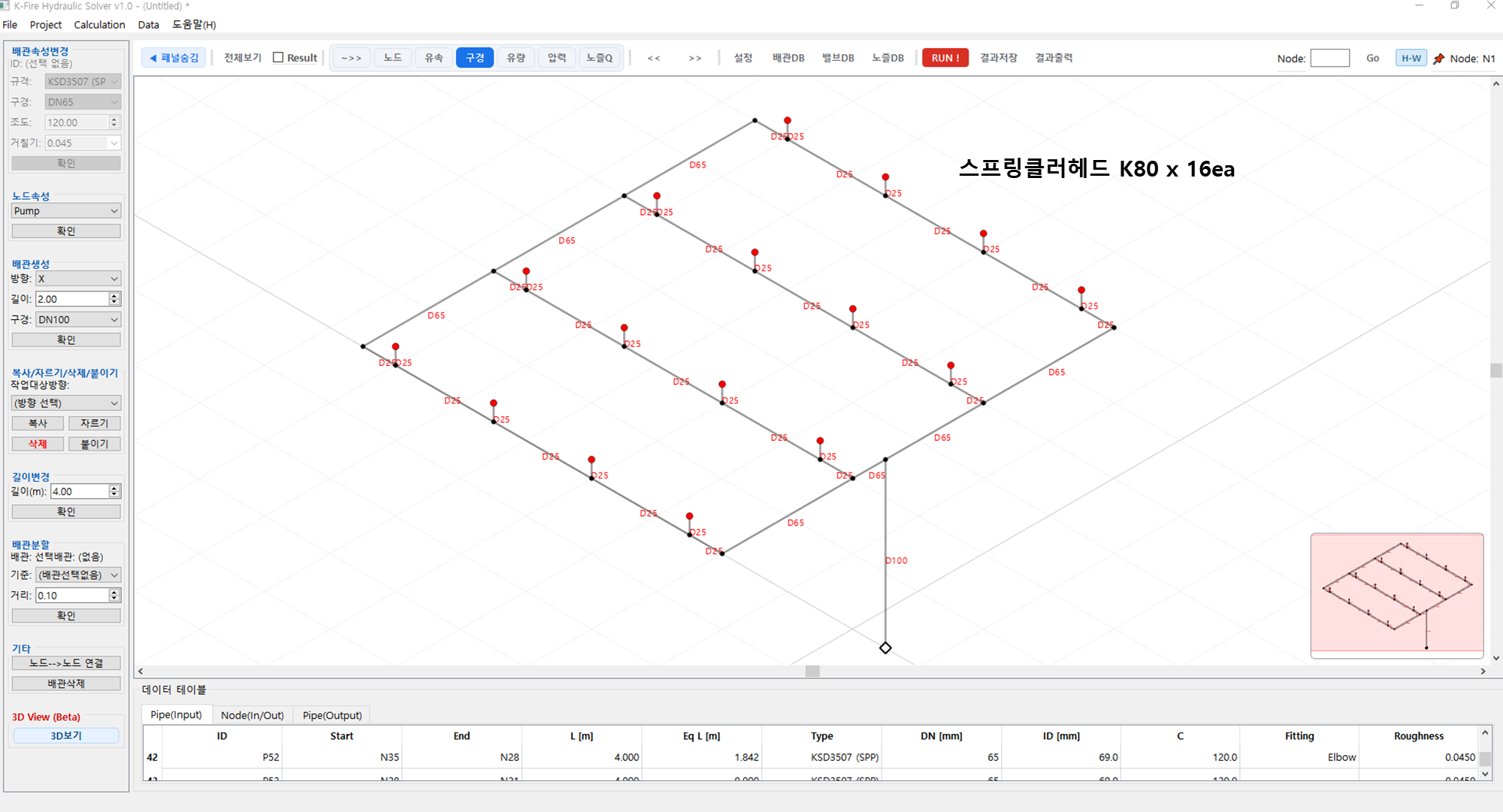

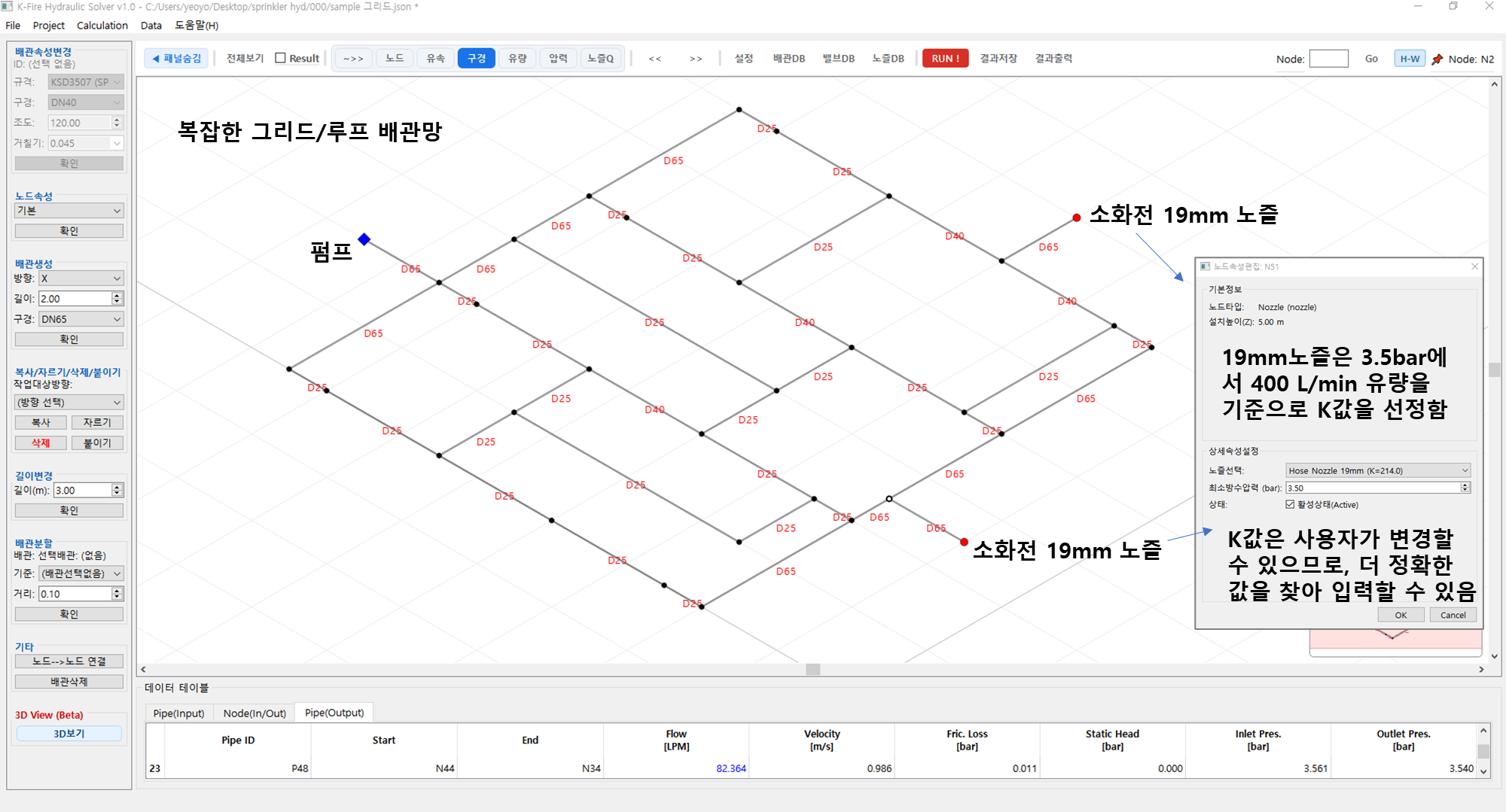

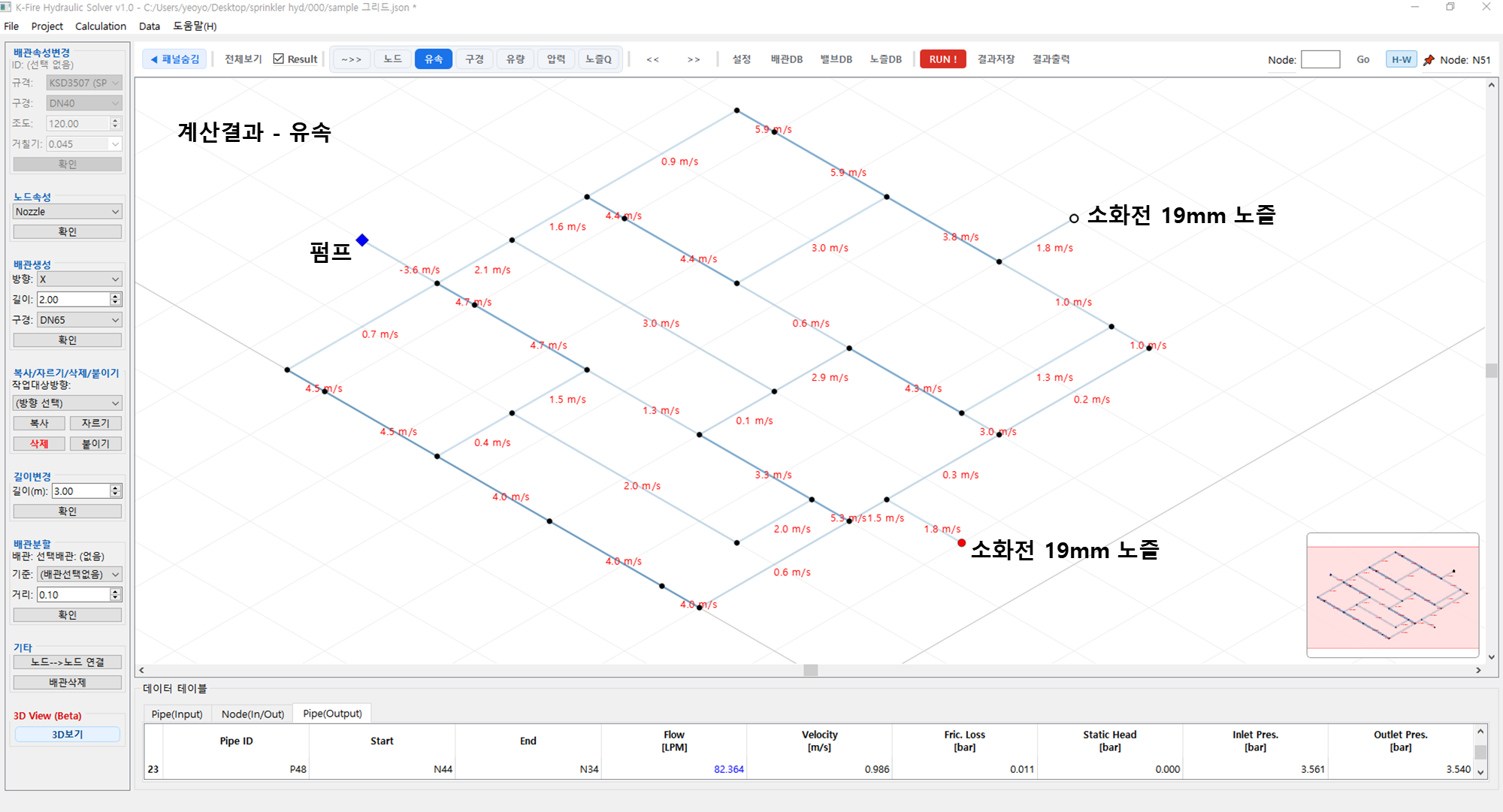

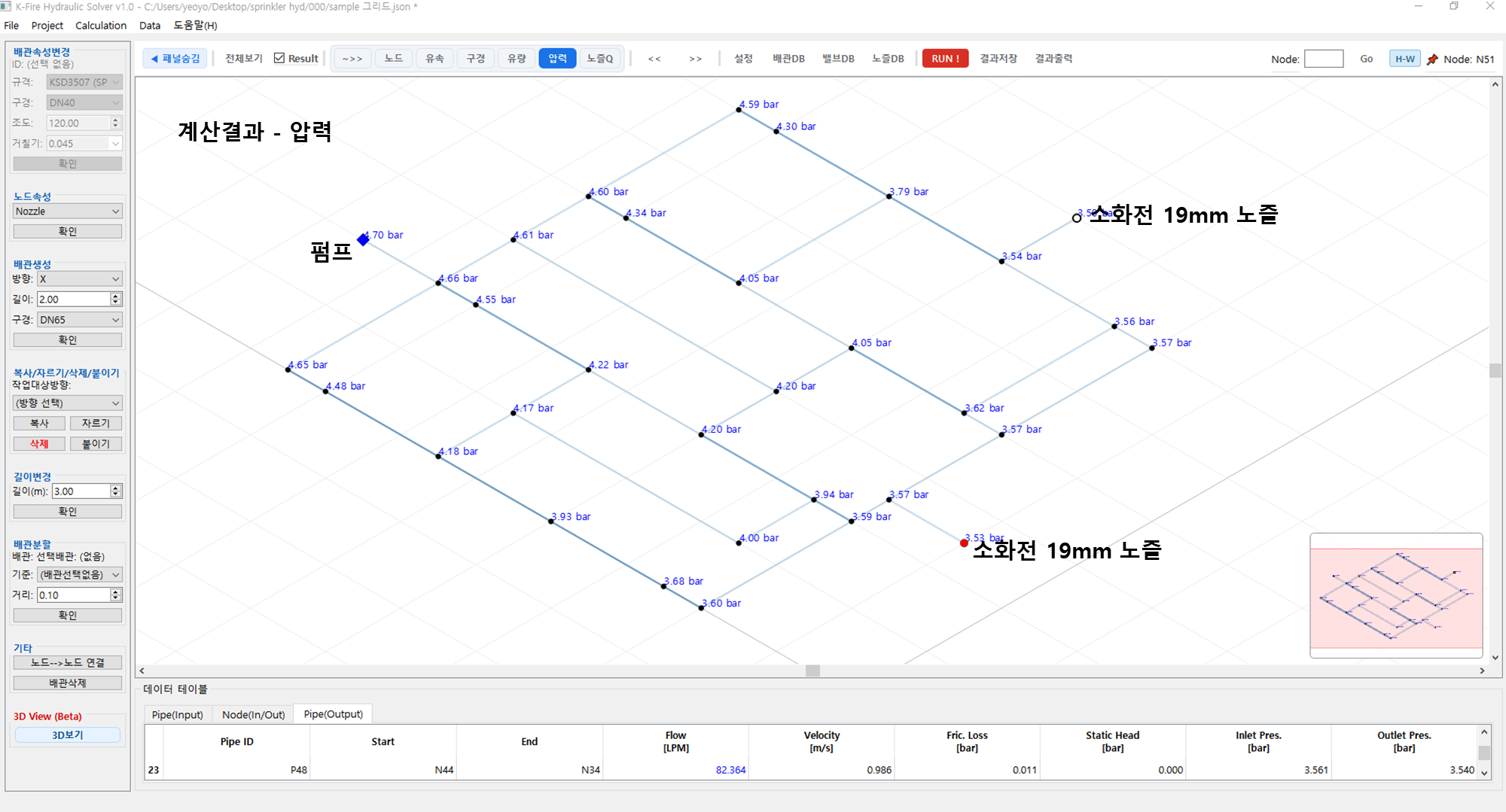

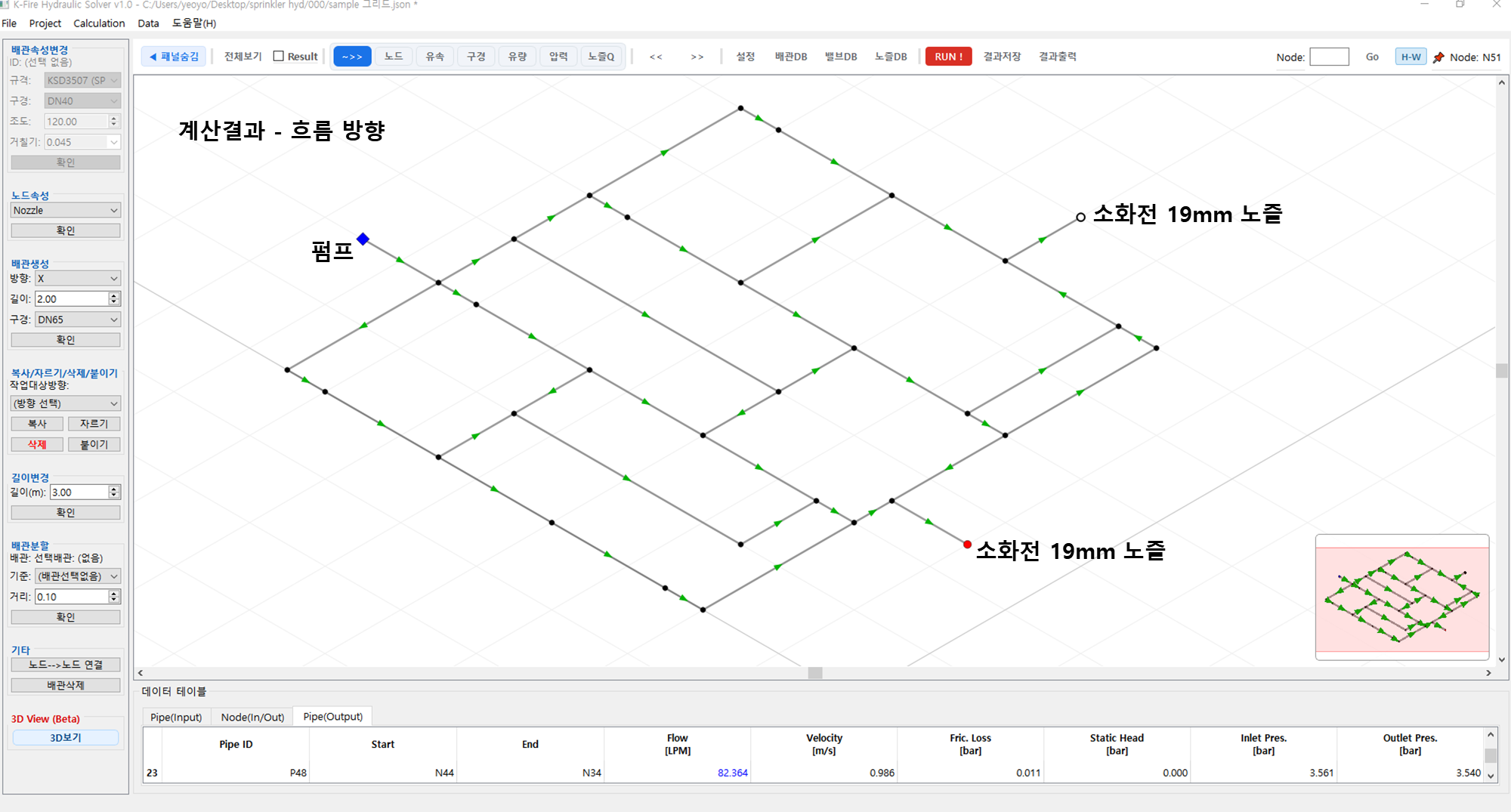

예제는 소화전 19mm 노즐 2개를 방수하는 경우 배관망의 유량과 흐름방향, 압력 등을 해석합니다.
