K-Fire Hydraulic Solver 5. 펌프직렬, 감압변, 오리피스 설치

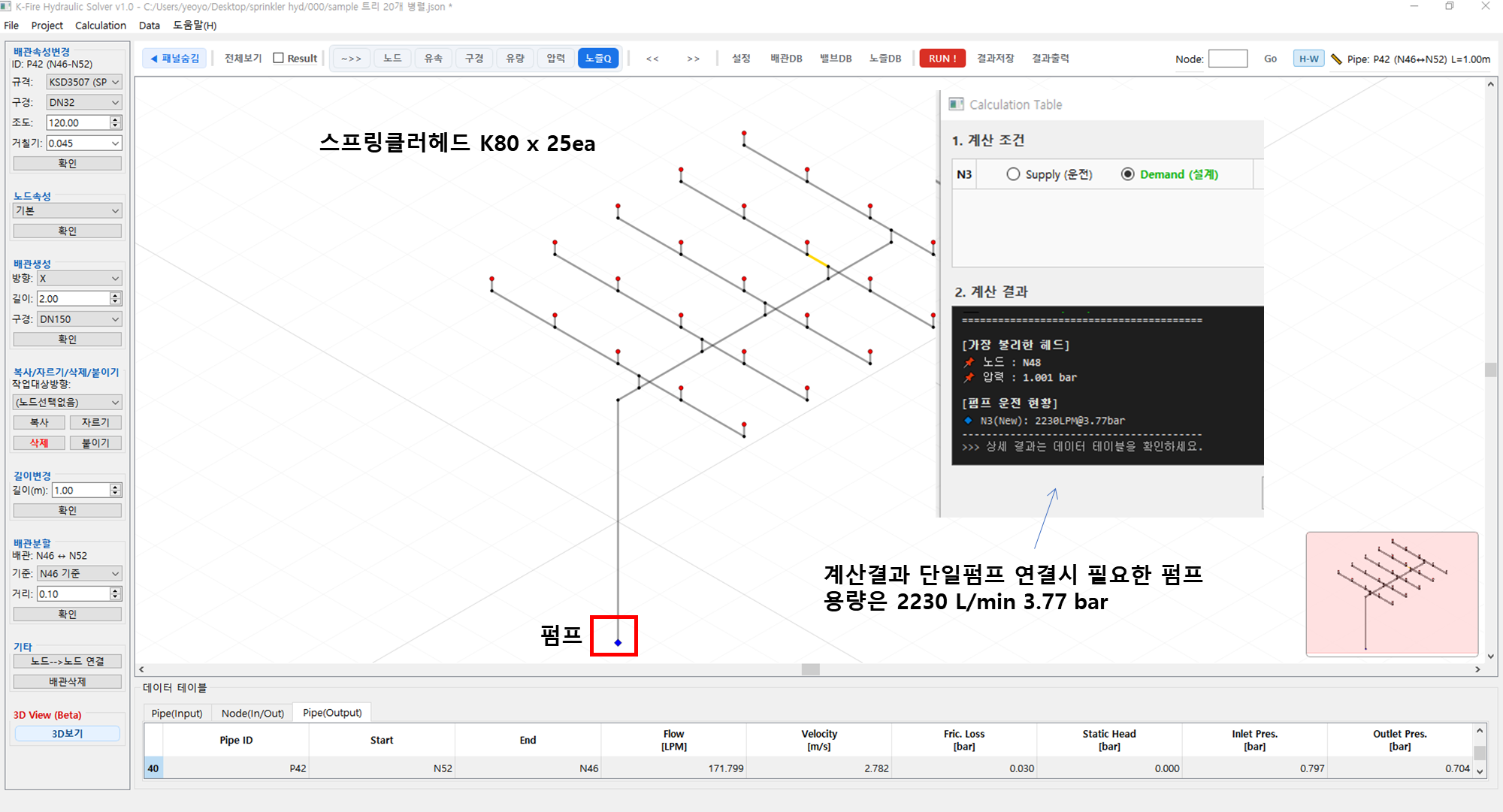

우선 단일 펌프를 가정하여 용량계산을 합니다.





계산된 용량보다 유량은 늘리고 양정은 낮추어서 유량부족 상황을 가정합니다. 이러한 상황은 기존펌프가 설치된 상태에서 증축 등에 의해 설계유량이 부족할 수 있는 경우를 가정한것입니다.

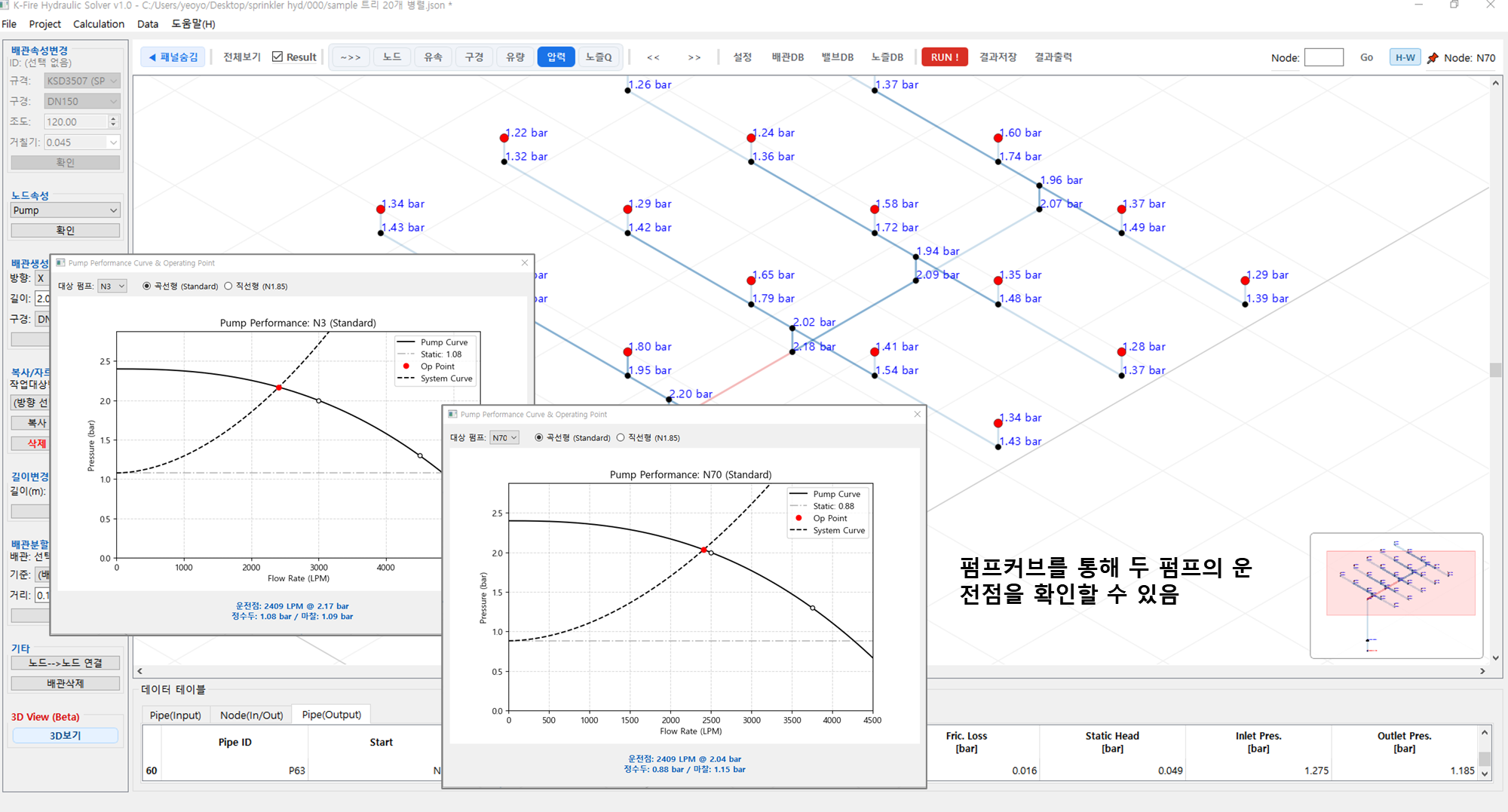

기존펌프 운전시 유량이 설계기준 유량에 미치지 않는 것을 계산결과로 보여줍니다.

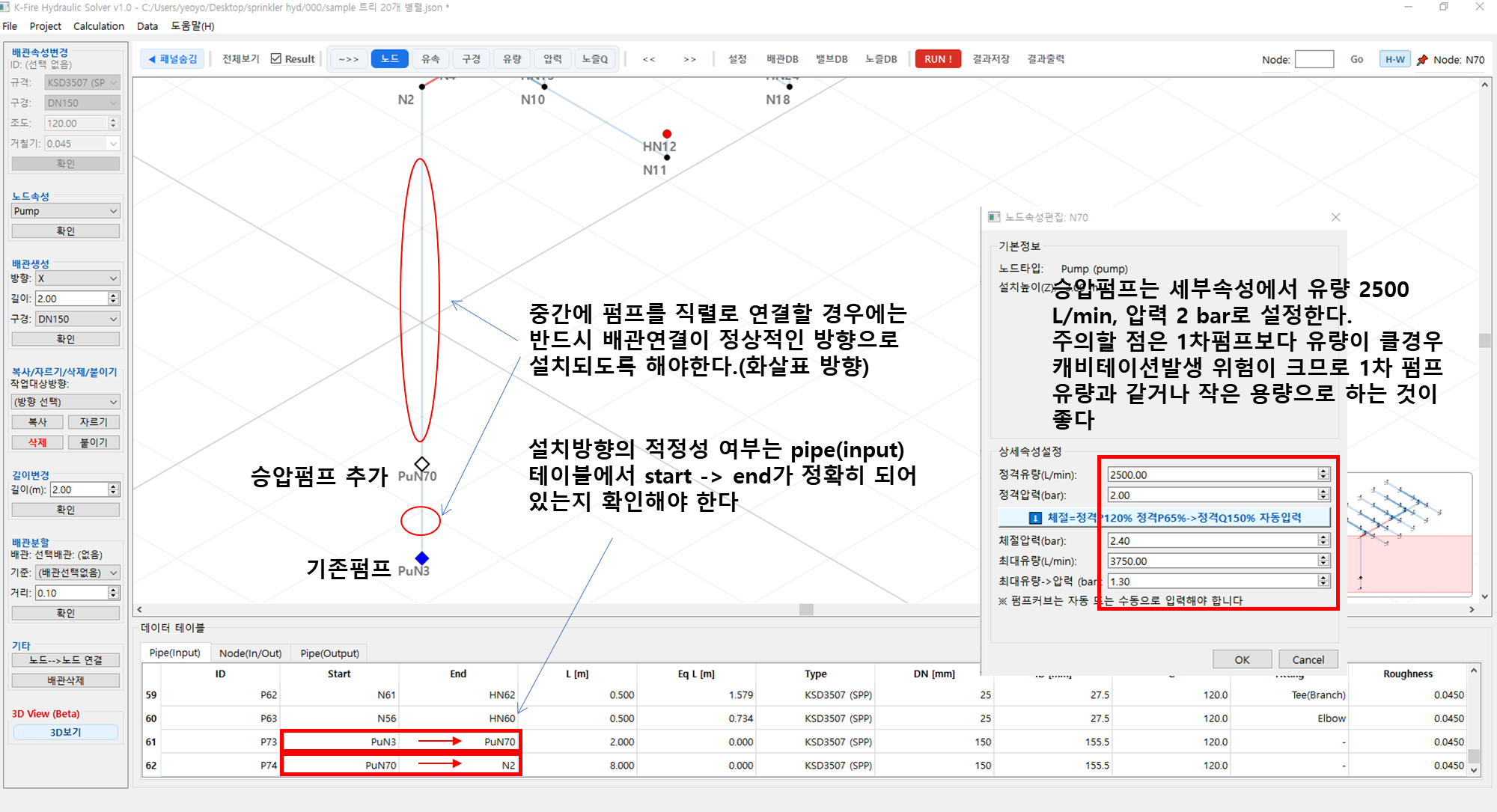

중간에 펌프를 직렬로 연결하여 설계유량 부족을 해소할 예정입니다. 직결로 연결하는 승압펌프는 배관을 그릴때 흡입 및 토출배관의 방향이 물이 흐르는 방향으로 그리지 않으면 계산이 되지 않으므로 주의해야 합니다. 승압펌프가 설치될 경우에는 펌프운저 모드 계산만 가능합니다.

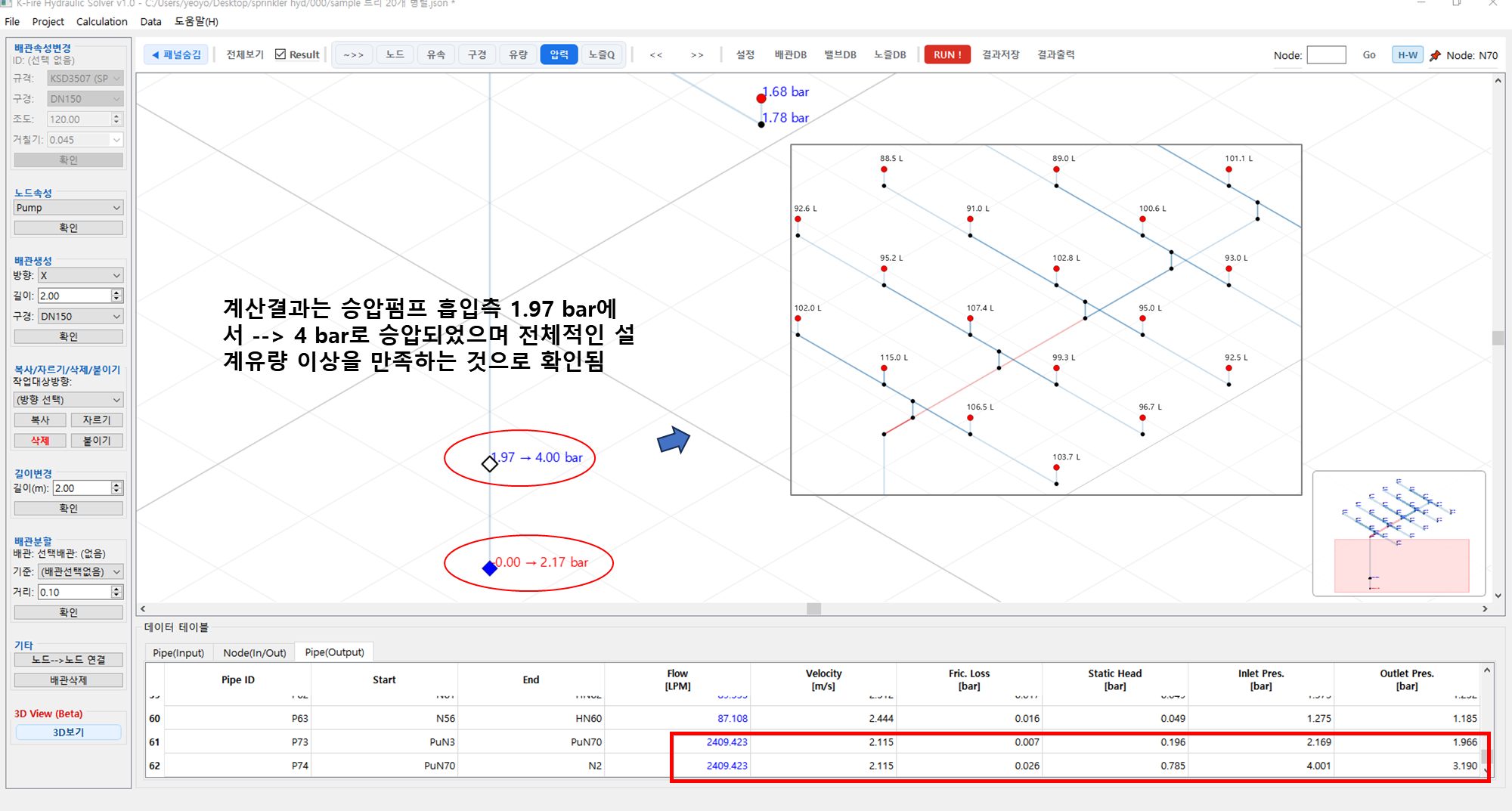

직렬연결 승압펌프를 설치하여 설계유량 부족을 만족하도록 하였습니다.

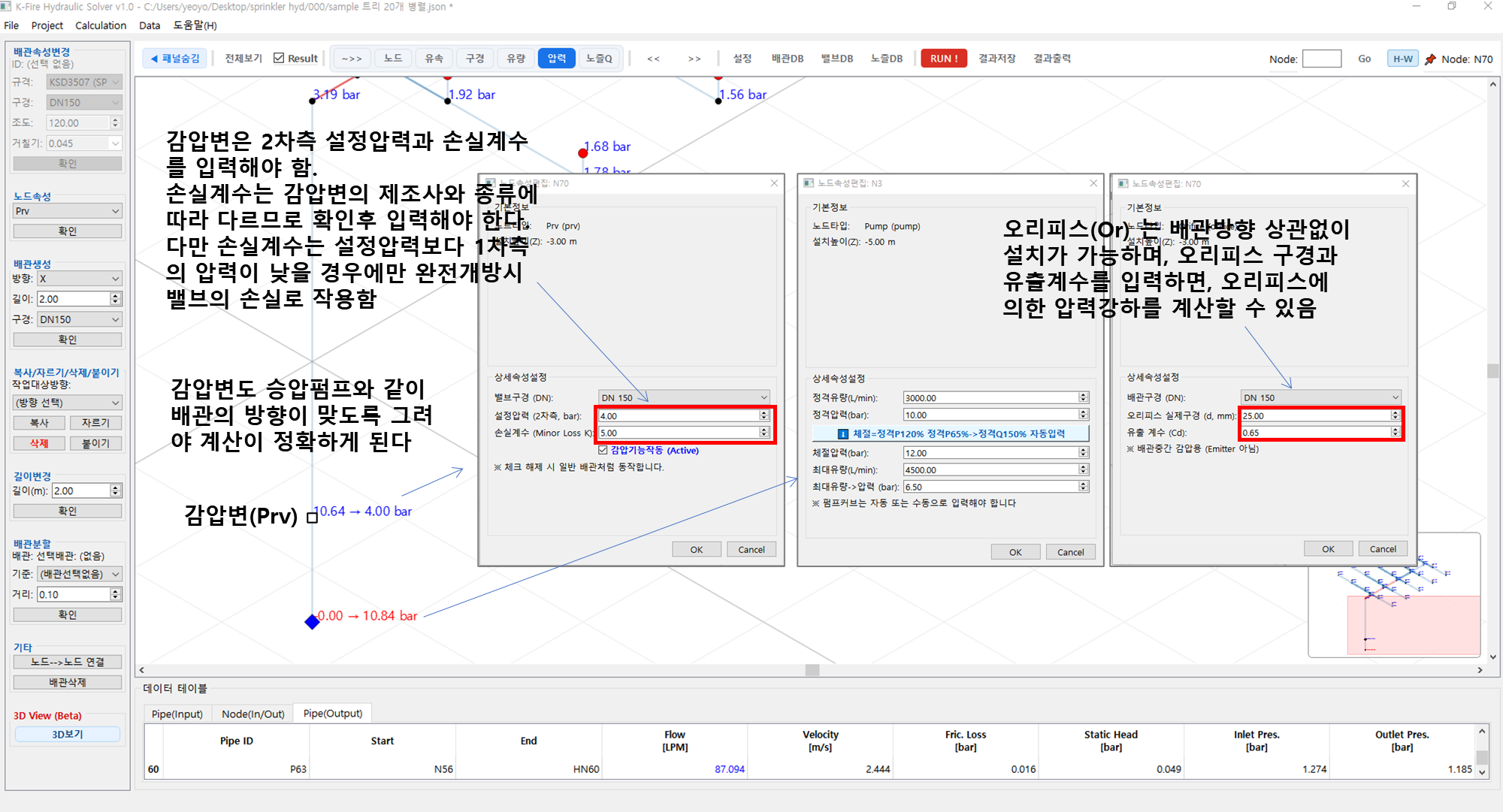

감압변도 설치가 가능합니다. 감압변의 경우에도 승압펌프와 마찬가지로 감압변 입출구 배관의 방향이 물이 흐르는 방향과 일치해야 계산이 가능합니다. 감압변 외 오리피스를 관로상에 설치하여 압력강하를 계산할 수 도 있습니다. 감압변과 오리피스에 입력되는 손실계수와 유출계수는 사용하는 제품의 사양을 참조하여 입력하여야 합니다. 프로그램에는 기본값으로 들어가 있으므로 실제 제품과 차이가 있을 수 있습니다.
