K-Fire Hydraulic Solver 3. 단순 트리배관/보고서출력 등

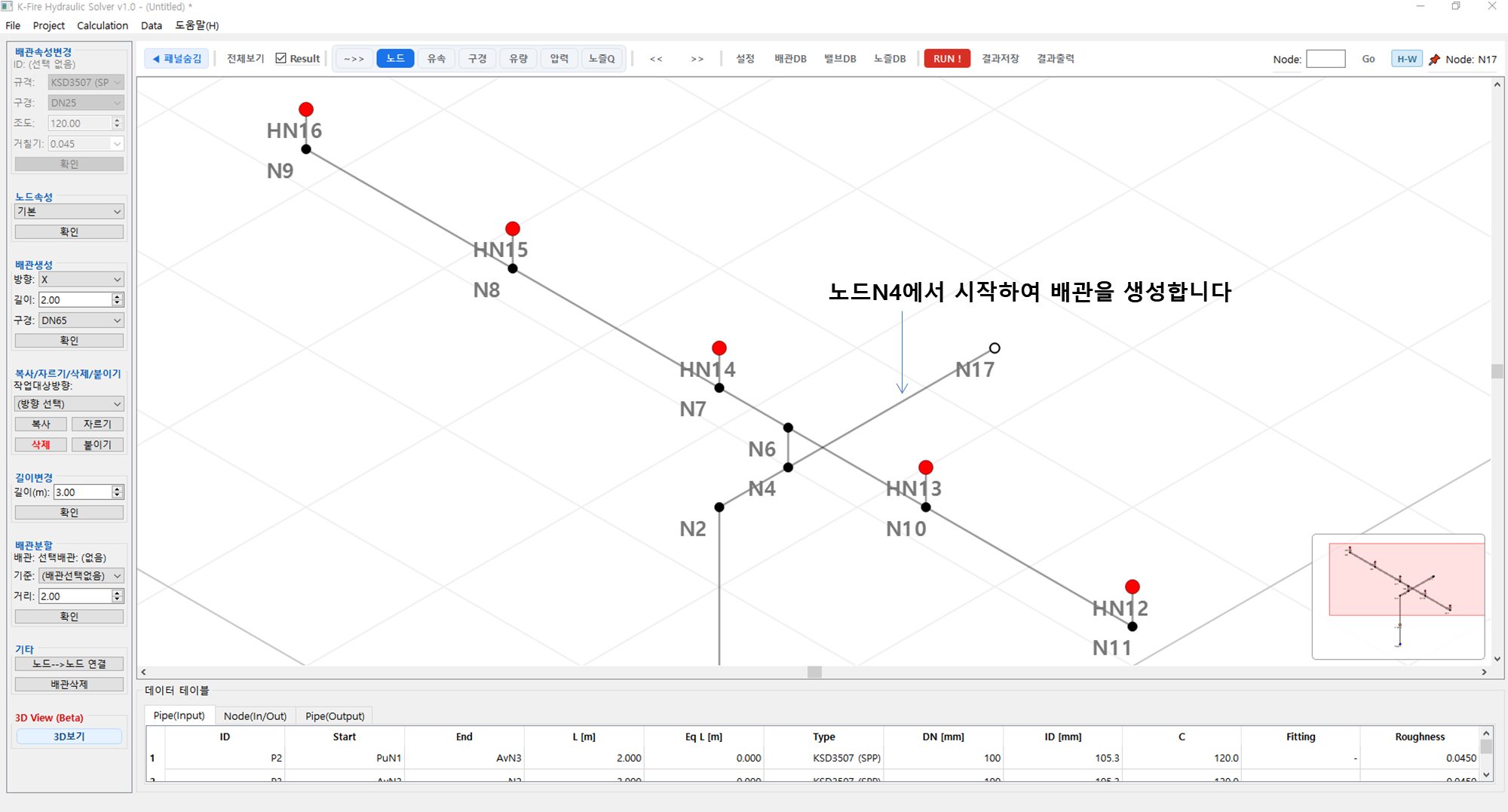

길이 5m 수직으로 100mm 배관을 그린후 배관을 선택하고 제어판이나 팝업매뉴에서 배관을 분할하여 노드를 하나 만듭니다.

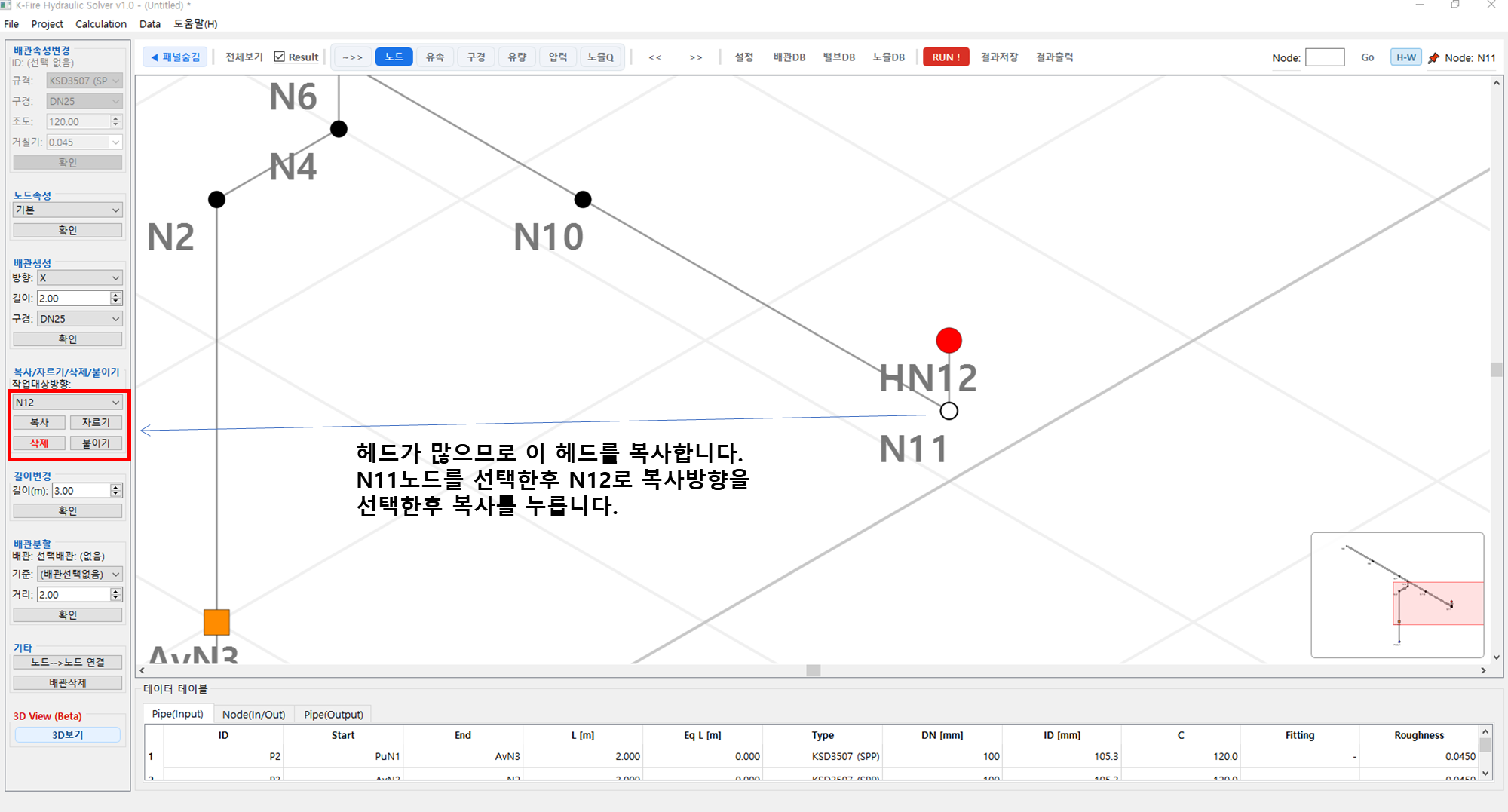

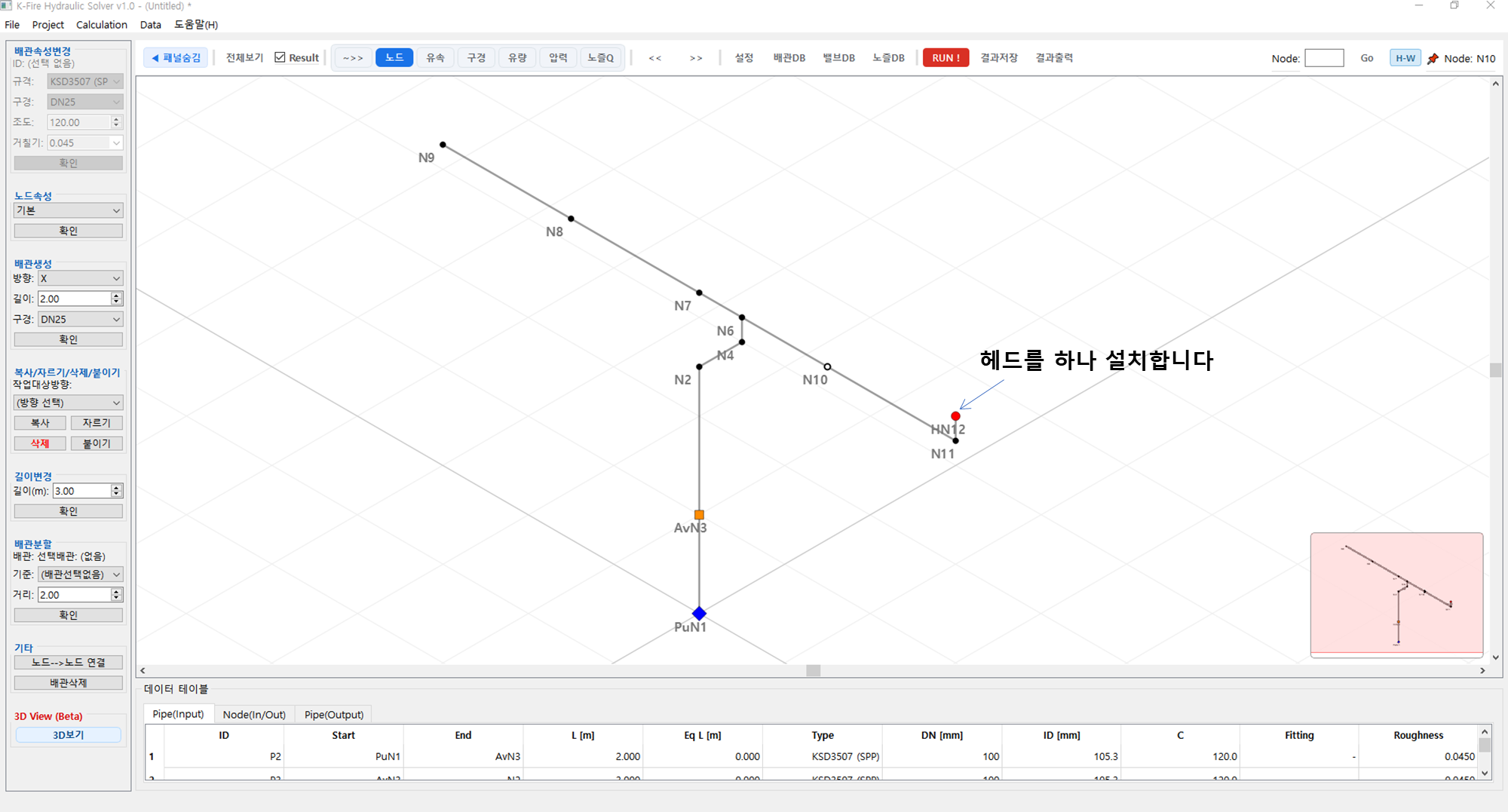

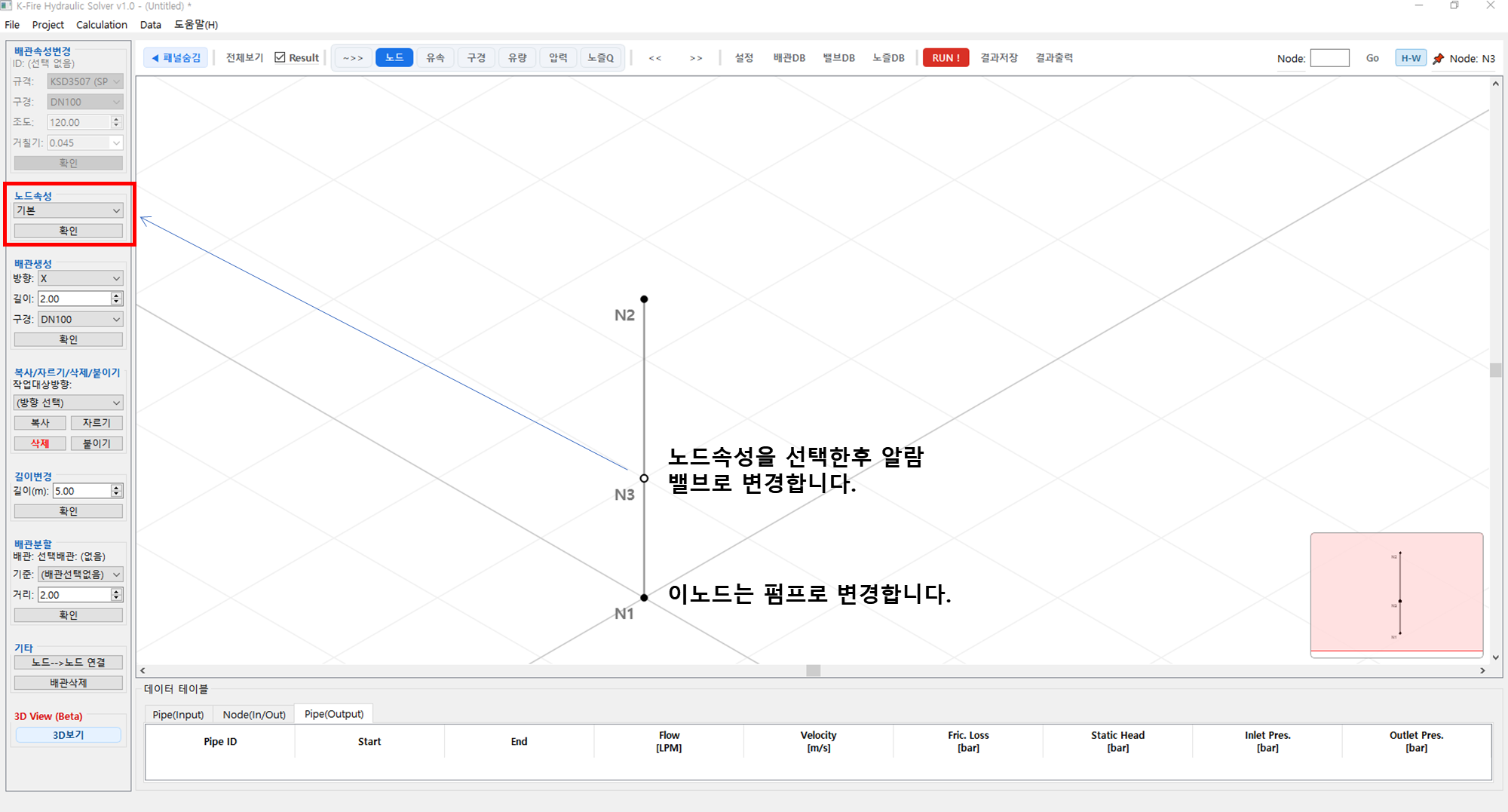

N3노드의 속성을 알람밸브와 맨처음 노드N1은 펌프로 변경합니다.

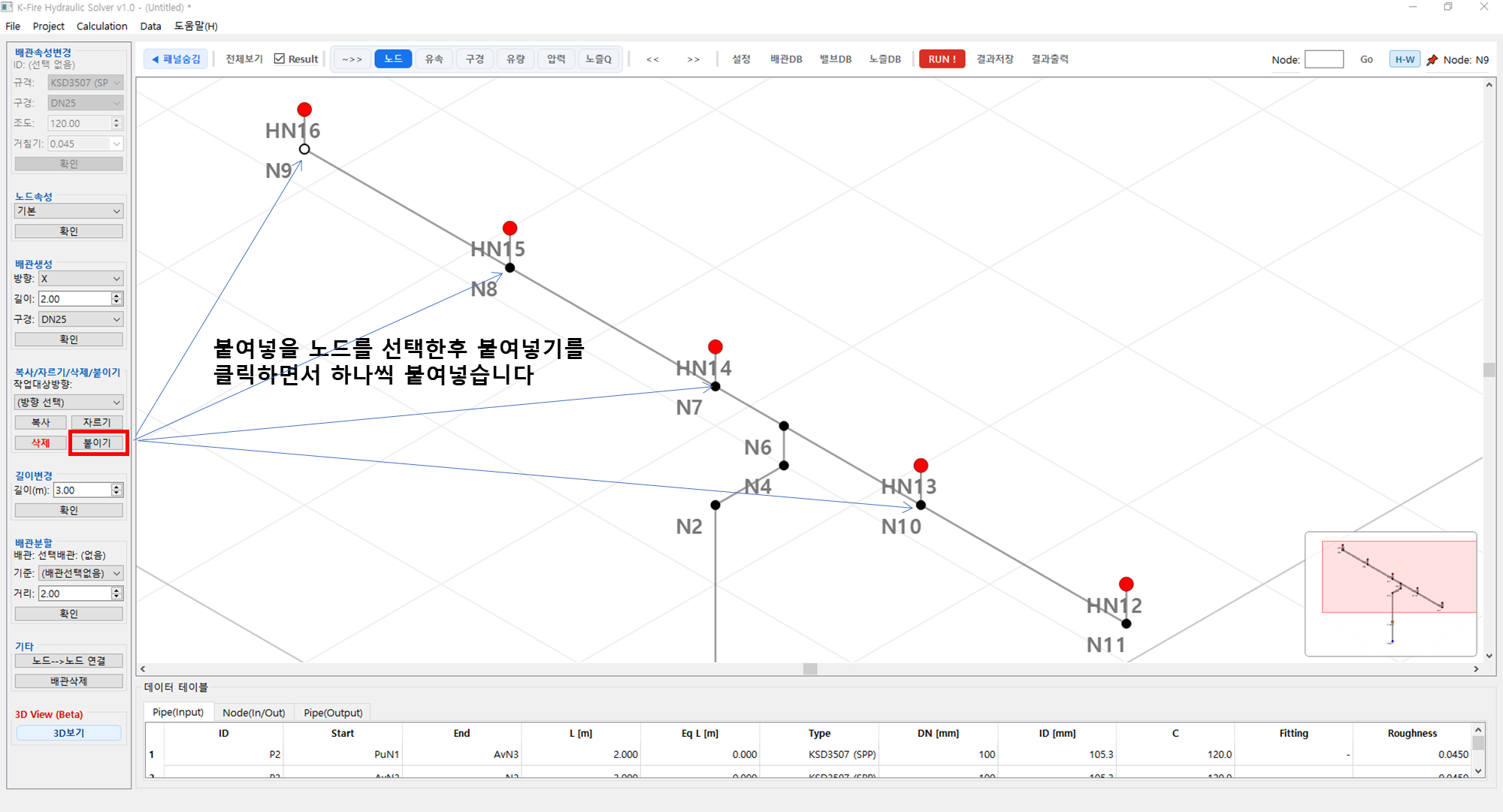

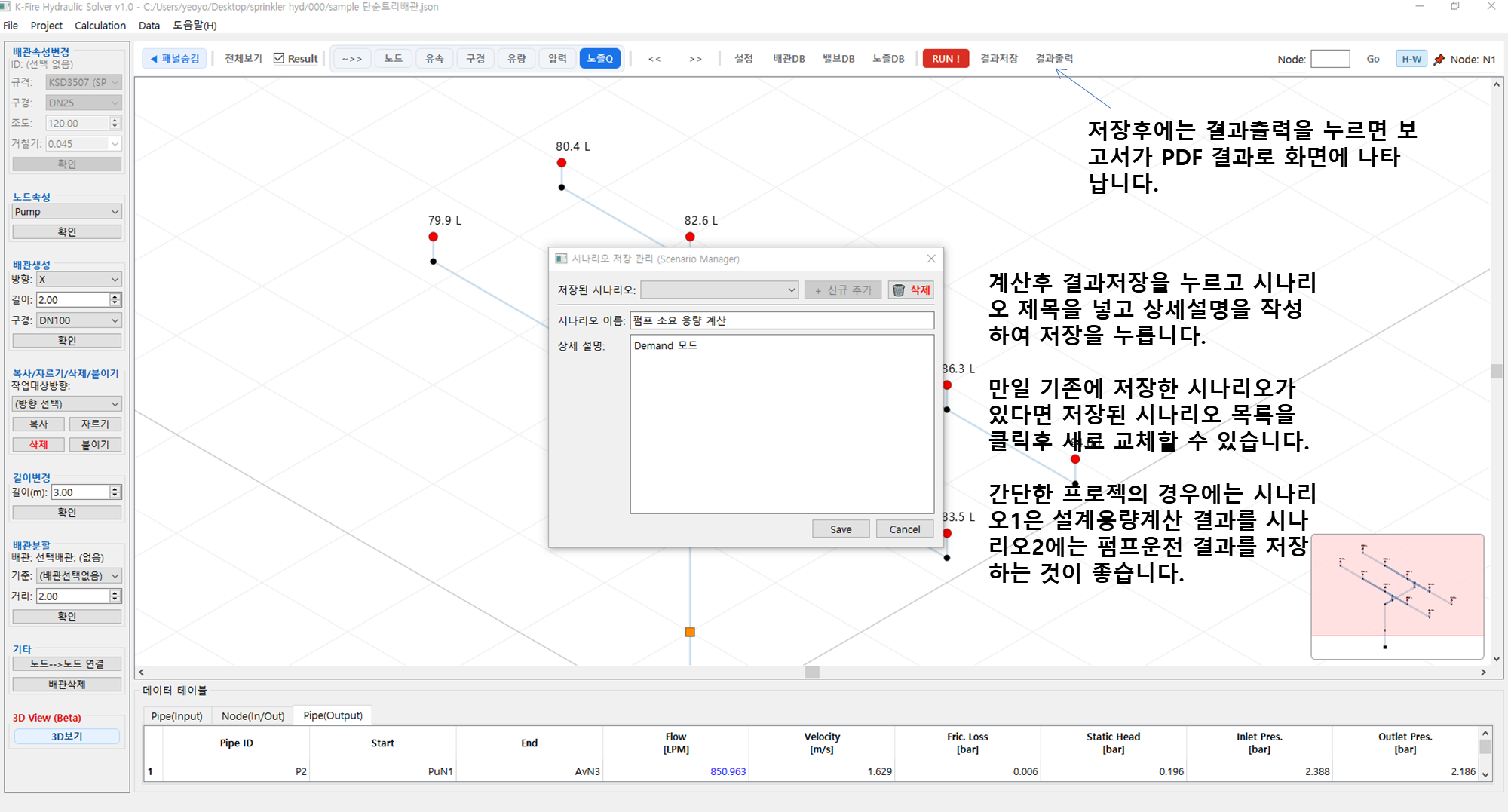

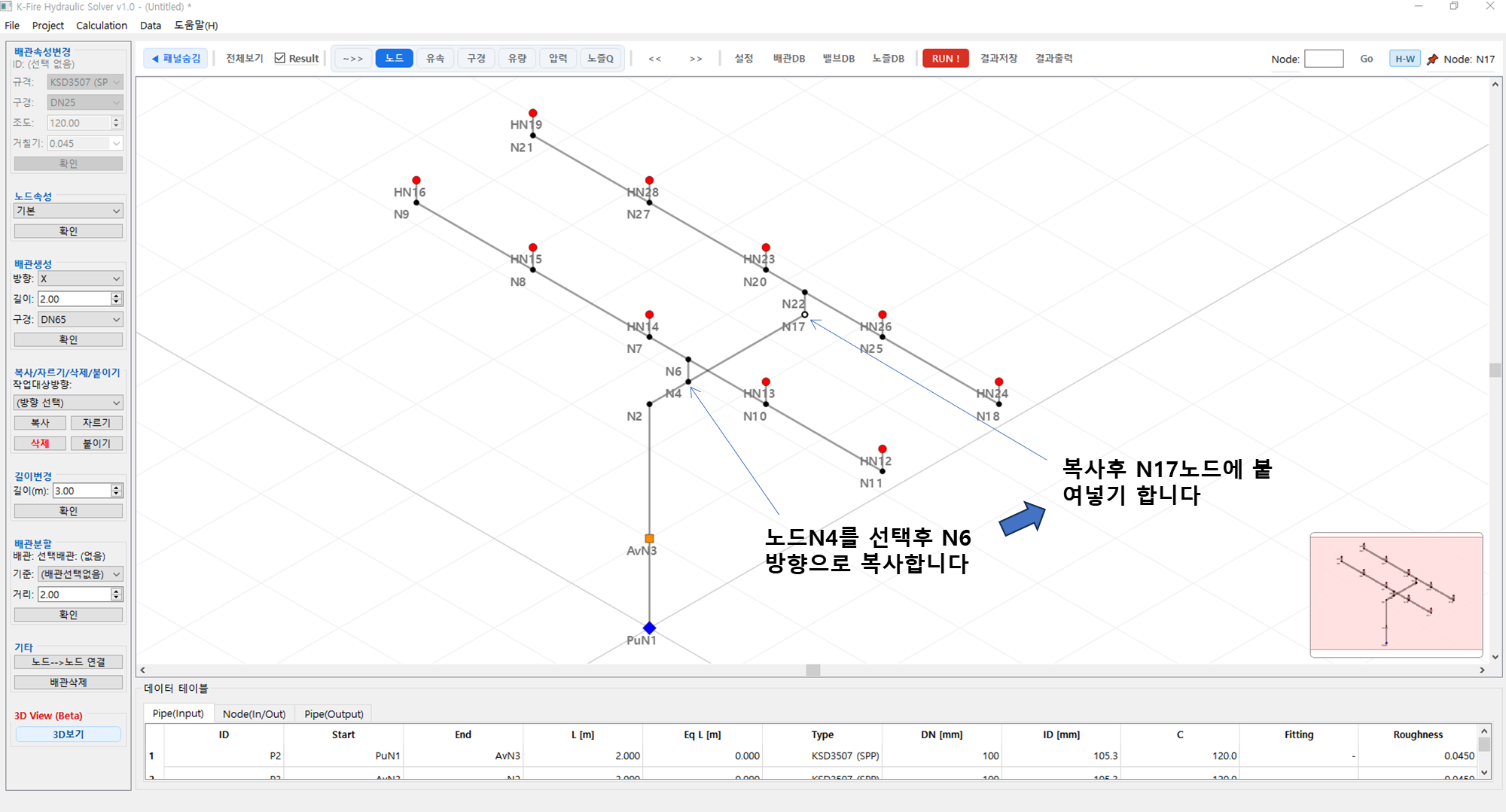

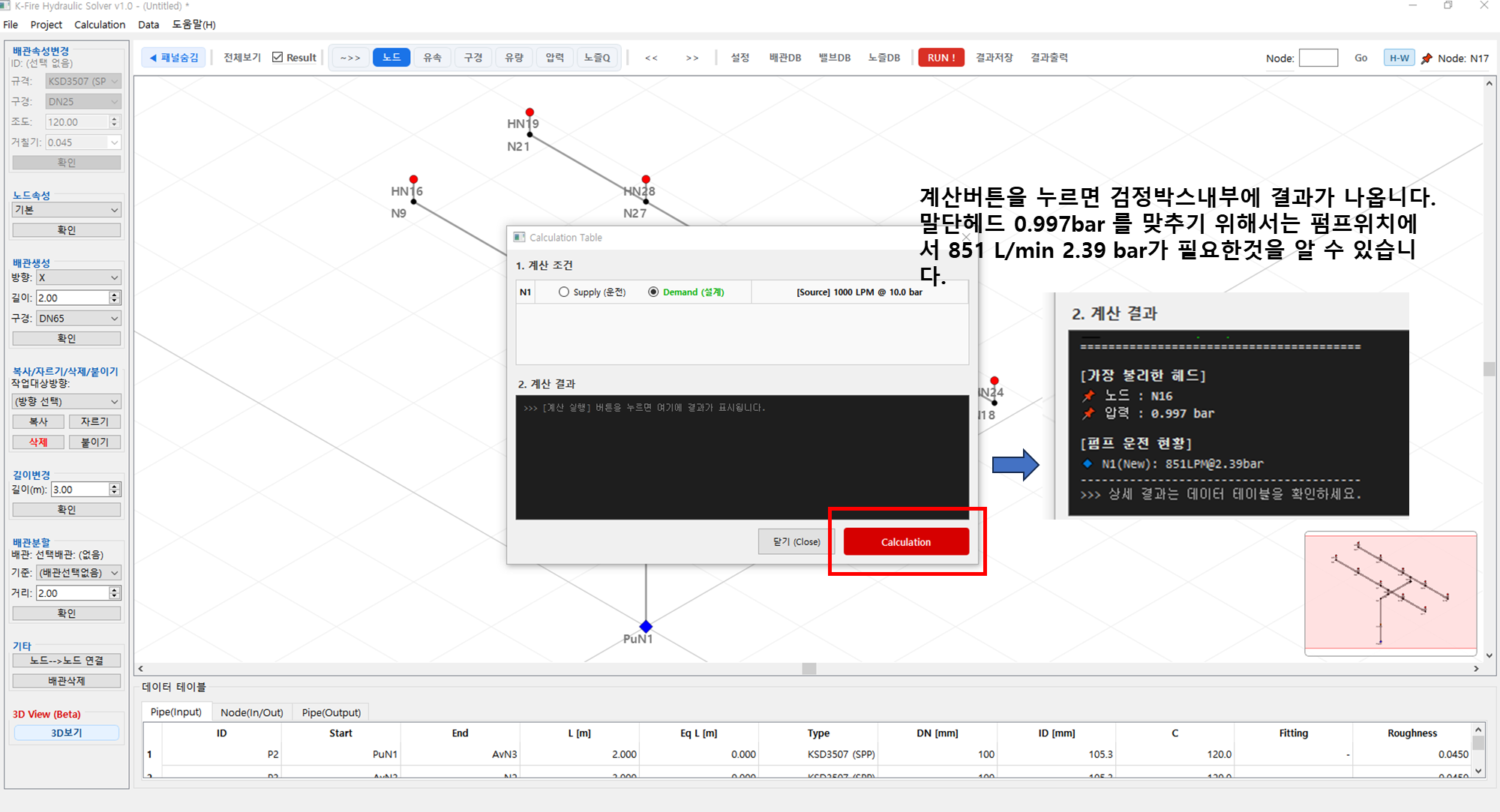

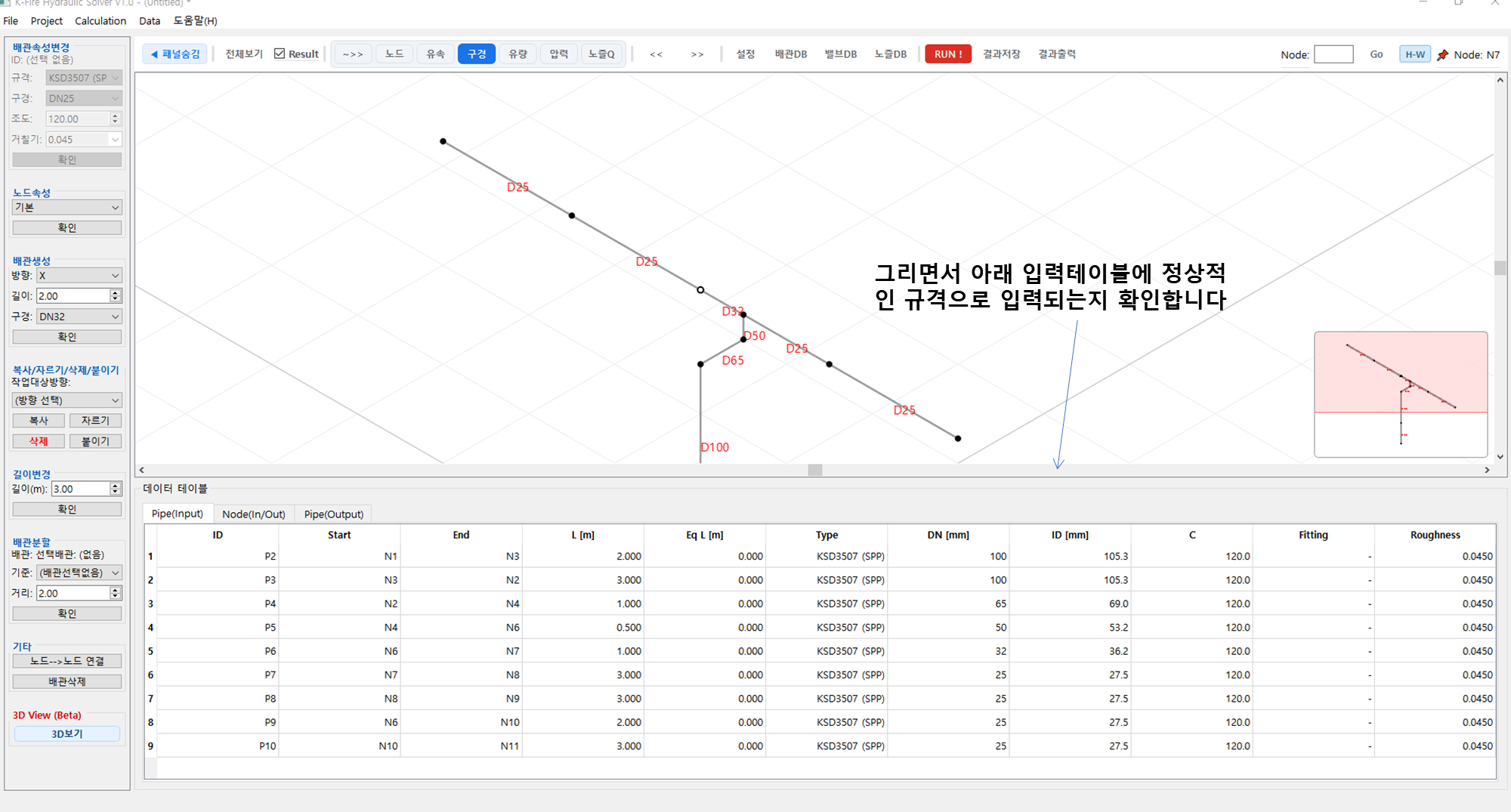

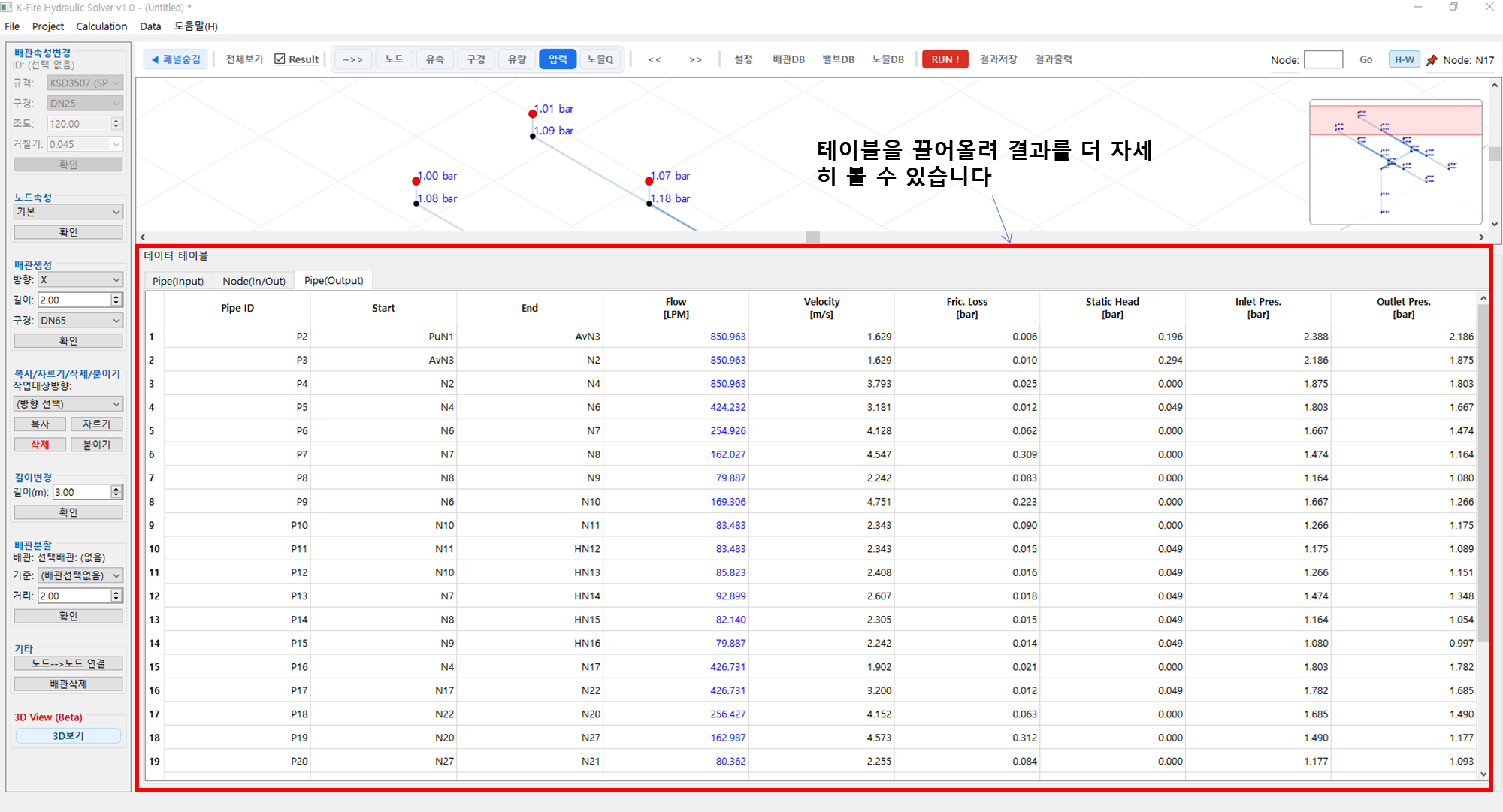

결과 보고서는 PDF로 저장이 되므로 언제든지 출력이 가능합니다. 아래는 보고서 샘플입니다. 시나리오1 디멘드 계산 결과입니다.



sample 단순트리배관.report.pdf

0.34MB
