K-Fire Hydraulic Solver 2. 설정

프로젝트를 처음 시작할 경우 설계기본값을 설정해야 합니다. 프로그램의 시작시 기본값은 배관 KSD307, 기본조도 120, 배관거칠기 0.045, 기본헤드 K80, 헤드최소방수압력 1 bar로 되어 있으며, 이를 변경하여 시작할 수 있습니다. 부분적으로 기본설정값외 다른 값을 사용할 경우에는 해당배관과 헤드(노즐)의 속성을 제어판이나 팝업창에서 속성을 변경하여 반영할 수 있습니다.





프로젝트 개요는 계산결과의 보고서 표지에 들어갈 내용이므로 반드시 작성하는 것이 좋습니다.

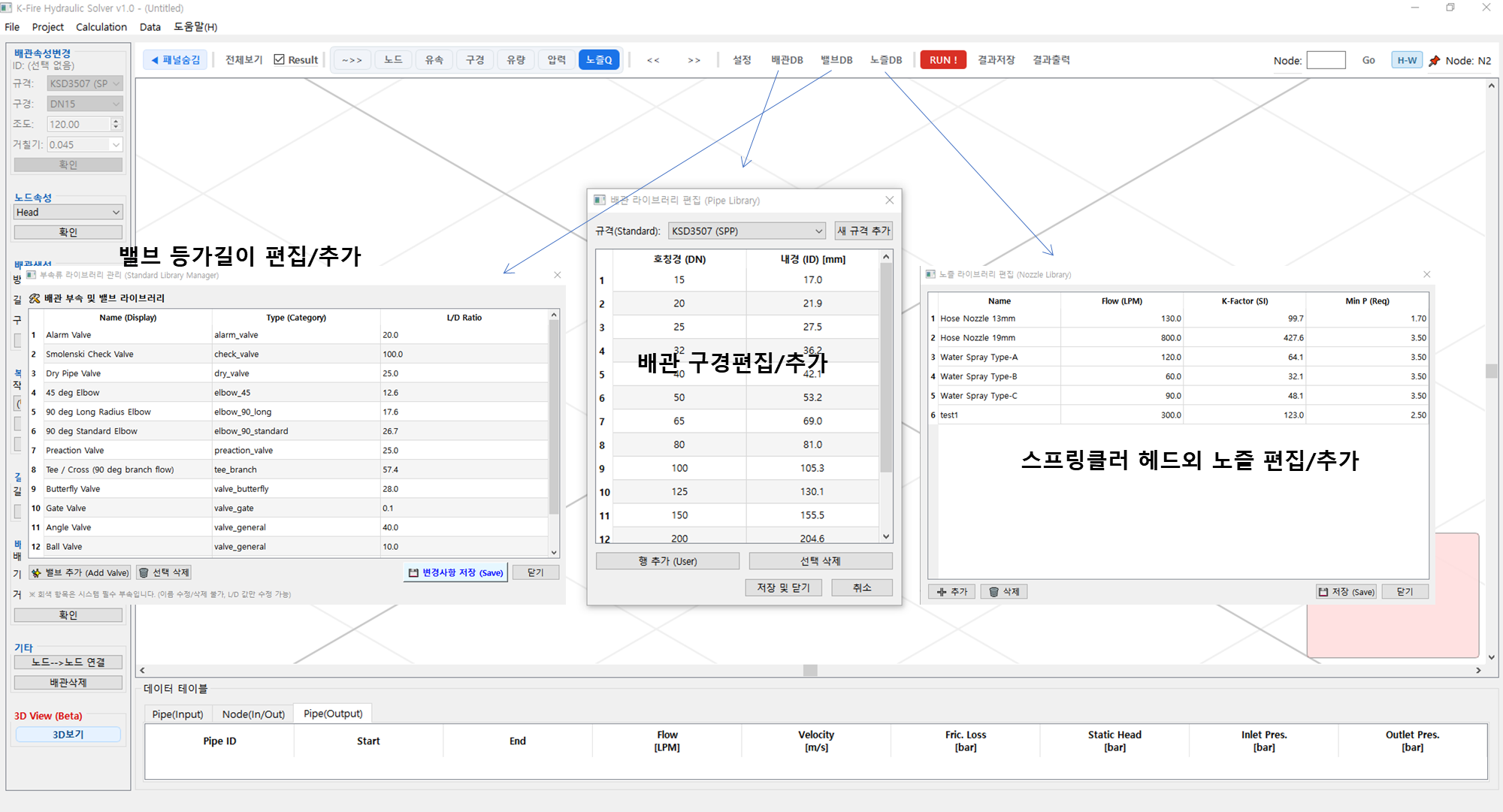

배관과 밸브 등가길이 그리고 노즐의 사양에 대해 편집과 추가 등록 등을 할 수 있습니다. 기본적으로 등록된 배관과 밸브는 프로그램의 안정성을 위해 삭제는 안되지만 편집은 가능하도록 되어 있습니다. 스프링클러헤드는 사양이 정해져 있기 때문에 별도의 편집매뉴는 없으며 기타 노즐(물분무노즐, 소방호스노즐 등)은 추가가 가능하도록 되어 있습니다. 현재는 소화전의 13mm 19mm 노즐이 등록되어 있으나 정확한 K값은 다시 검토해봐야 합니다. 이는 사용자가 변경해서 계산에 반영할 수 있습니다.
