스프링클러 방수를 방해하는 로지먼트 현상에 대해

- 소방기술사 이택구 -



스프링클러의 로지먼트(Lodgement) 현상이란, 헤드 방수구를 막고 있던 플러그가 완전히 이탈되지 않고 디플렉터프레임에 걸려 방수가 왜곡되는 것을 의미합니다.(그림1)

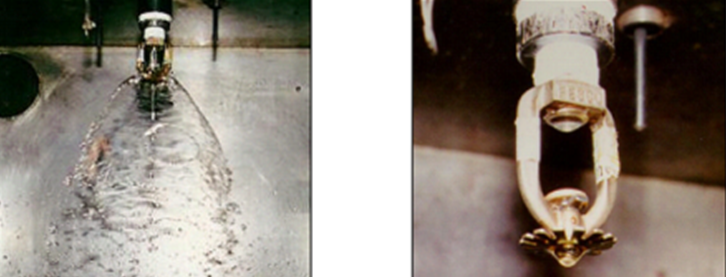

그림1. 스프링클러의 로지먼트현상(좌), 헤드의 플러그(마개)가 이탈되지 않고 걸린모습(우)



이럴 경우 화재시 충분한 성능을 발휘하기 어려워 화세제어 실패로 이어질 수 있습니다.

이러한 문제점을 방지하기위해서 스프링클러 형식승인시 '걸림작동시험'을 하고 있는데, 우리나라의 경우 2018년 7월 1일 부터 이 항목을 형식승인에 추가하여 매우 다행스럽게 생각합니다.

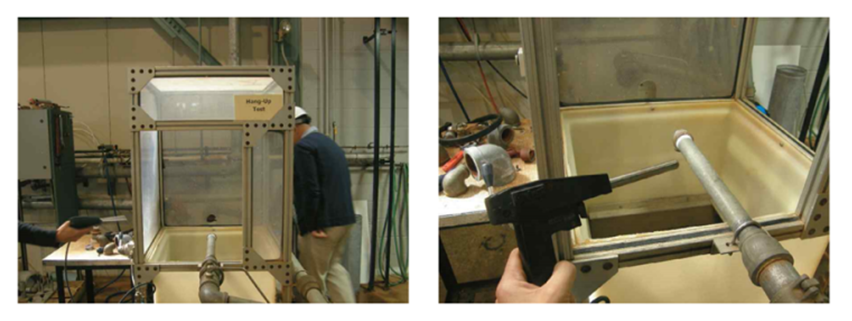

그림2. FM에서 로지먼트 시험 모습



UL과 FM에서는 표1,2와 같이 로지먼트 시험을 위한 UL199와 FM2000 기준을 두고 있습니다. 시험방법은 방수압력별로 5~15개 정도의 샘플 시험을 통하여 판단하고 있습니다.

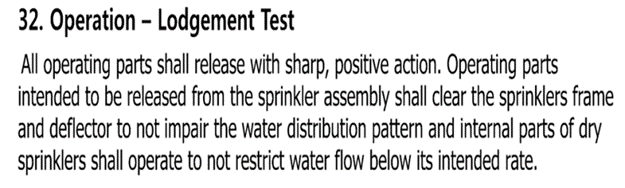

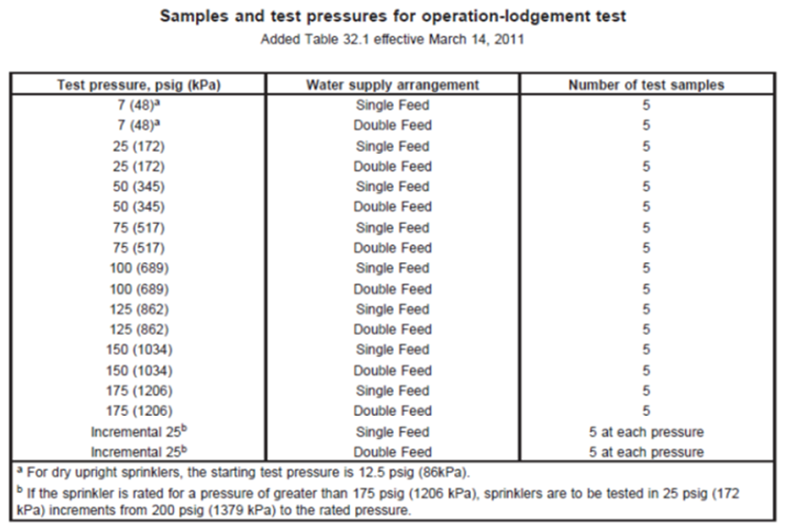

표1. UL199

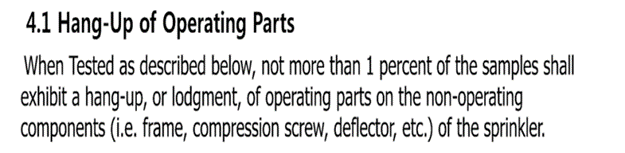

표2. FM2000

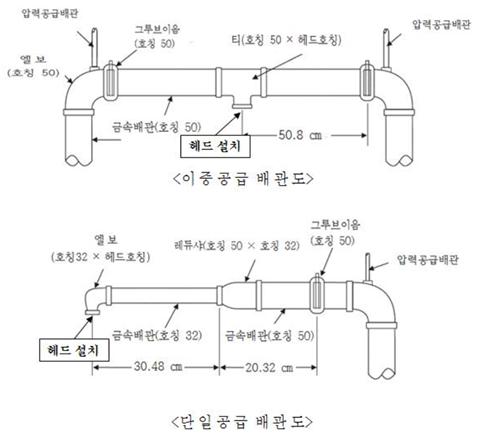

국내의 형식승인기준은 아래와 같이 2017년 신설후 2022년 9월 21일 한차례 개정되었으며, 글로벌기준과 유사하게 다양한 방수압력과 공급형태(단일공급, 이중공급)를 기준으로 시험하도록 규정되어 있습니다. 새로이 추가된 항목은 플러그가 이탈되어 헤드의 다른 부속품에 손상을 주지 않아야 한다는 것이 포함되었습니다.

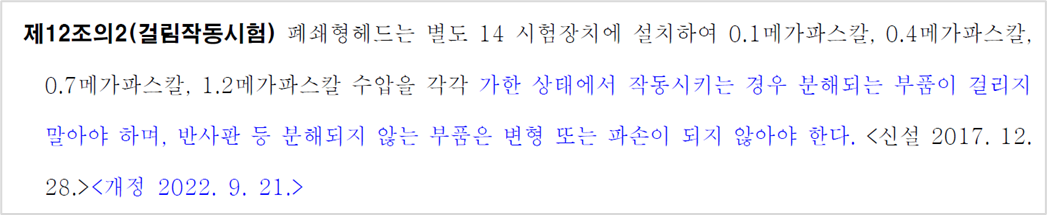

그림3. 국내 형식승인의 걸림작동시험 규정

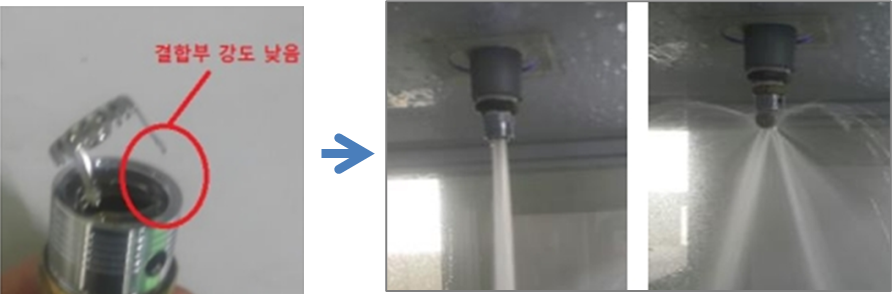

그림3은 플러그가 이탈되면서 헤드의 디플렉터를 손상시켜 비정상적인 방수가 발생한 사례입니다. 맨 오른쪽 사진은 디플렉터의 한쪽이 소손된 경우이며, 그 왼쪽은 디플렉터가 완전히 떨어져 나간 경우의 방수패턴 모습입니다. 두경우 비정상적인 방수패턴을 보여주고 있습니다.



그림3. 플러그 이탈시 디플렉터 프레임 소손으로 인한 방수왜곡 사례
