정온식스포트형감지기의 RTI는 얼마일까 ?

스프링클러의 경우 RTI값을 제공받을 수 있어 공학계산을 통해 작동시점 계산이 가능하지만 정온식스포트형감지기의 경우에는 특종과 1종으로 구분되어 있을뿐 RTI값을 알 수가 없습니다. 그래서 감지기 검정시 풍동시험테스트 기준을 근거로 특종과 1종에 대해 RTI값을 산출해보았습니다. 본 자료는 참고자료로만 활용하시기 바랍니다.



[감지기 형식승인 관련 규정]

제16조(정온식감지기의 공칭작동온도의 구분, 감도시험 및 화재정보신호) ① 정온식감지기(아날로그식 제외)의 공칭작동온도는 60 ℃에서 150 ℃까지의 범위로 하되, 60 ℃에서 80 ℃인 것은 5 ℃ 간격으로, 80 ℃ 이상인 것은 10 ℃ 간격으로 하여야 하며 다음 각 호의 시험에 적합하여야 한다.

  1. 작동시험

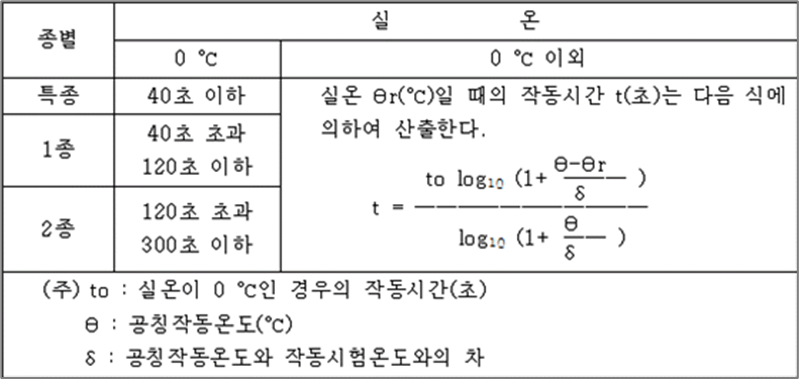

    공칭작동온도의 125 %가 되는 온도이고 풍속이 1 m/s인 수직기류에 투입하는 경우 그 종별에 따라 다음 표에 정하는 시간 이내에 작동하여야 한다.





감지기의 작동시험은 0 ℃와 상온의 2가지 경우를 구분하고 있으며, RTI산정의 근거는 상온을 기준으로 하였습니다.



특종 RTI 산정 근거 ;



주위온도 20 ℃ , 공칭작동온도 68 ℃  정온식스포트형특종화재감지기에 대해 형식승인에서 규정한 풍동시험시 작동시간을 계산하면 다음과 같습니다. 풍동내 기류온도인 작동시험온도는 공칭작동온도의 125 %이므로 85 ℃ 입니다.







RTI값이 21 정도로 예측되었습니다. 이는 조기반응형스프링클러의 RTI값과 거의 동일하다고 볼 수 있습니다. 정온식감지기의 경우 대부분이 특종으로 설치되어 있으므로, 이 값을 기준으로 감지기 작동시간 계산에 참고하면 될 것 같습니다.





1종 RTI 산정 근거 ;



주위온도 20 ℃ , 공칭작동온도 103 ℃  정온식스포트형특종화재감지기에 대해 형식승인에서 규정한 풍동시험시 작동시간을 계산하면 다음과 같습니다. 풍동내 기류온도인 작동시험온도는 공칭작동온도의 125 %이므로 129 ℃ 입니다.





RTI값이 67 정도로 예측되었습니다. 이는 표준반응형스프링클러의 RTI 범위인 80~300 보다 낮아, 표준반응형스프링클러 보다 빨리 작동할 것으로 판단됩니다.
